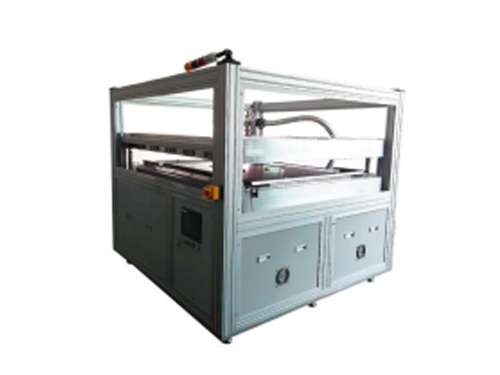

全自動真空貼合機

型號：
品牌：
標簽：

聯系電話：13632660161
聯系郵箱：szkef@szkef.com

全自動真空貼合機，是平板顯示行業生產制程中的設備。用于蓋板與模組間的貼合及除泡工作。貼合作業在真空狀態下進行，可有效地消除蓋板與模組間的氣泡，同時利用上下箱體的壓差對貼合產品進行加壓貼合。

KA-ZT65全自動貼合設備最大可貼合產品尺寸為65＂（適用載臺尺寸為1460mm×890mm），可向小尺寸兼容。

設備分為主要由上箱體、上箱體升降機構、下箱體，下箱體輸送機構、真空單元及控制單元組成。

上箱體為長方形結構，內部襯有四毫米厚硅膠墊，在上箱體升降機構的作用下與下箱體形成密封腔體，以便在貼合過程中對產品進行消泡處理。同時利用上下箱體的壓差，將硅膠壓向貼合產品，起到輔助貼合除泡作用。下箱體上裝有輸送機構，其作用是將上工序產品輸送至腔體進行貼合并將貼合完畢的產品輸送至下一工序。上箱體的升降采用液壓驅動，運行平穩。下箱體的四角設有壓合小氣缸，用于輔助貼合。真空單元采用進口無油真空泵，運行過程中不會對產品產生污染。

控制單元采用西門子PLC作為整個系統的控制中心，來實現設備的全自動操作及各運行參數的設定。設備配有人機界面，方便用戶根據生產情況對貼合參數的調整及監控。

★性能特點★

● 工作平穩,無振動；

● 操作方便，調整定位容易；

● 采用西門子PLC程序控制及SEW伺服系統控制，運動可靠、控制精度高

● 操作顯示屏可方便地設定技術參數與在線監測；

●主要部件采用進口鋁合金，精密加工后再進行研磨處理，保證硬度及穩定性。

●設備配有安全磁鎖，防護門打開后設備自動停止運行。
